道依茨BF6M1013柴油發動機調速器

F2L1011、F3L1011、F4L1011、F2L912/3、F3L912/3、F4L912/3、BF4L914、BF4M1011F、F4M1011F、F3M1011F、BF4M2012、BF4M1013、F8L413

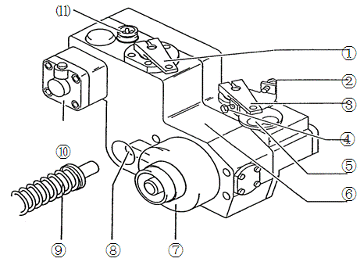

    調速器的作用是當柴油機的負荷改變時，自動地改變噴油泵的供油量，從而維持柴油機的穩定運轉。見圖

1.停車桿，2.高速限位螺釘，3.加速桿，4.怠速限位螺釘，5.滿負荷調速調整器，6.調速器殼體，7.調速器驅動齒輪，8.齒條控制桿，9.齒條及彈簧，10.LDA，11.加濃電磁閥

整機采用一根供油齒條安裝在缸體上，齒條的伸縮量Y應在16.8～17.1mm的范圍內以保證噴油泵的油量。齒條處在停車位置時應在殼體之后0.3～1.3mm。當更換齒條或調速器時，應測量這個值。
