珀金斯Perkins發動機活塞環開口間隙

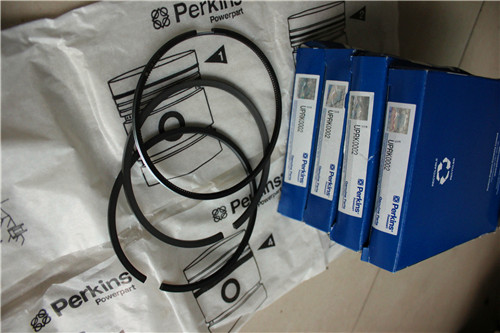

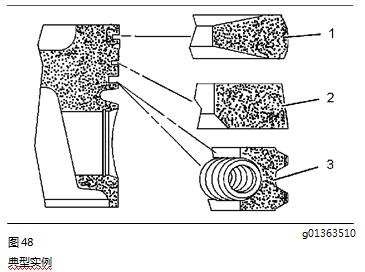

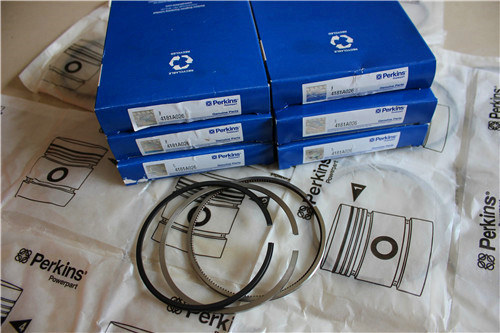

(1) 上壓縮環
上壓縮環的形狀 楔形，圓柱形端面
上壓縮環的寬度 錐形
環開口間隙 0.30 至 0.45 mm(0.0118 至 0.0177 in)
注: 安裝新的上壓縮環時一定要確認 “TOP” 字樣朝向活塞的頂部。 渦輪增壓式發動機的新活塞頭環有黃色的識別標記，當上活塞環安裝到豎直的活塞上時，該標記必須在環開口間隙的左側。
(2) 中間壓縮環

中間壓縮環的形 狀 底部邊緣內側帶倒角，錐形端面
中間壓縮環的寬度 2.470 至 2.495 mm(0.0972 至 0.0982 in)
中間壓縮環與活塞環槽之間的間隙 0.065 至 0.110 mm (0.0026 至 0.0043 in)
環開口間隙 0.65 至 0.85 mm(0.0256 至 0.0335 in)
注: 安裝新的中間壓縮環時必須確認字母 “TOP” 朝向活塞的頂部。 渦輪增壓式發動機的新活塞中間環有藍色的識別標記，當中間活塞環安裝到豎直的活塞上時，該標記必須在環開口間隙的左側。
(3) 控油環

控油環的形狀 彈簧承載的兩件式圓圈機油控制環的寬度 2.97 至 2.99 mm(0.1169 至 0.1177 in)環開口間隙 0.30 至 0.55 mm(0.0118 至 0.0216 in)
注: 用一個銷將機油控制環彈簧兩端固定到位。 機油控制環的彈簧端必須與油環開口間隙相對安裝。
注: 必須保證活塞環開口端隙彼此之間間隔 120 度。
