珀金斯柴油機燃油噴油器-拆卸

注:在所有管組件上作識別標記，以便于安裝。塞住

所有塑料管組件和管組件。塞住管組件將防止油液流失及污染物進入系統。

1.把供油開關轉到關閉位置。

2.將蓄電池斷路開關轉到斷開位置。

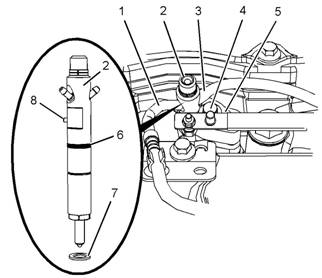

3從噴油器(2)上斷開軟管組件(1)和軟管組件(3)。

4使用工具(B)塞住噴油器(2)。

5使用工具(B)蓋住軟管組件(1)和軟管組件(3)。

6拆下螺栓(4)。從噴油器(2)上卸下卡箍(5)。

7使用工具(A)將噴油器(2)從缸蓋上拆下。從噴油器(2)上卸下O形密封圈(6)。

8卸下座墊圈(7)。

9如有必要，重復步驟3至步驟8，拆下其余的噴油器。

安裝步驟

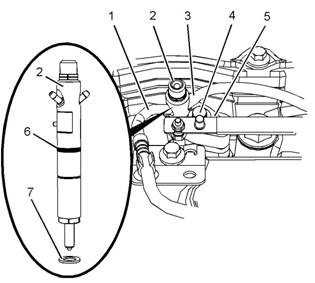

2確保缸蓋的噴油器座和噴油器清潔且無損壞。

3將新的密封墊圈(7)安裝到噴油器座(2)上。

4將新的O形密封圈(6)安裝到噴油器(2)上。將卡箍(5)放置在噴油器(2)上。將噴油器(2)安裝到缸蓋中。

注:定位銷(8)必須在卡箍(5)對面。

5.安裝螺栓(4)并用手擰緊。

6.擰緊螺栓(4)至扭矩為27N·m(239lbin)。

7.拆下軟管組件(1)和(3)的螺塞。將蓋從噴油器(2)上拆下。

8.將軟管組件(1)和軟管組件(3)安裝到噴油器(2)上。

9.如有必要，重復步驟11至步驟7以安裝其余的噴油器。

10.將供油開關置于接通位置。

11.將蓄電池斷路開關轉到接通位置。
