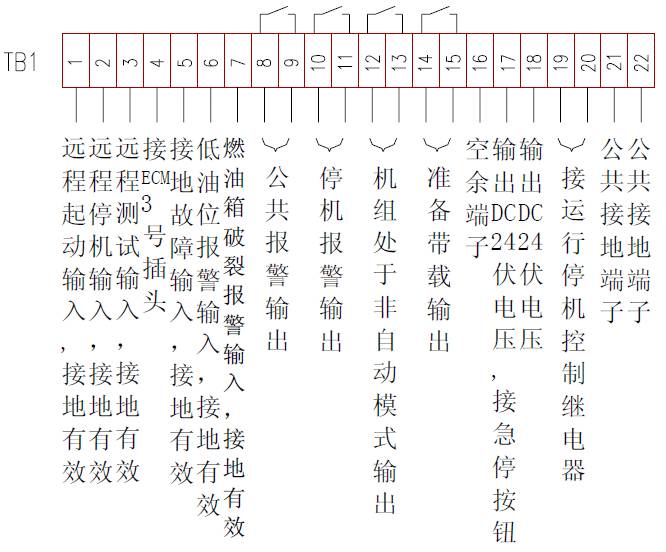

康明斯柴油發(fā)電機組PCC2100-QSK23G3接線端子示意圖

1遠程起動輸入,接地有效

2遠程停機輸入，接地有效

3遠程測試輸入，接地有效

4接ECM3號插頭

5接地故障輸入，接地有效

6低油位報警輸入，接地有效

7燃油箱破裂報警輸入，接地有效

8/9公共報警輸出

10/11停機報警輸出

12/13機組處于非自動模式輸出

14/15準備帶載輸出

17出DC24伏電壓,接急停按鈕

18輸出DC24伏電壓

19/20接運行停機控制繼電器

21/22公共接地端子
