卡特彼勒柴油發電機組警報模塊控制調節

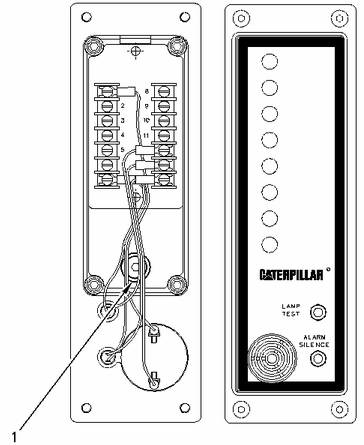

針對所有警報應用，低直流電壓警報設定點通過一個位于模塊后部入口塞 (1) 下面的電位計來調整。 其調整范圍為 8 至 38 伏。 警報設定點的出廠默認設置為 24 DCV。

調整步驟

想辦法接觸 ALM 的后部。除非為了維修方便，否則沒有必要拆除 ALM（警報模塊）。 除非步驟中特別說明，所有導線與 ALM 端子保持連接。

取下塞子 (1) 以便能夠接近調整電位計。當拆卸塞子 (1) 時，濕氣可能進入警報系統。 在干燥的環境中取下塞子 (1) 。 如果環境的相對濕度超過 60%，應在安裝了空調的地方拆下該螺塞。

斷開端子 1 和 7 上的導線。 固定這些導線，以便使導線之間不接觸，也不接觸地面或其它電氣接頭。

接上警報模塊的可變直流電源。 陽極表筆接觸端子 1。 負極表筆連到端子 7 上。 將電源電壓設置為直流電壓低警報的理想設定點。該設定點必須在 8 至 38 伏之間。

順時針轉動調整電位計，直到其停止。

一分鐘后，ALM 上的蓄電池低電壓指示燈閃爍。按下警報靜音開關。 蓄電池電壓低指示燈應從閃爍變?yōu)橐恢秉c亮。

逆時針慢慢地旋轉調整電位計，直到蓄電池電壓低指示燈熄滅。

更換塞子。

斷開可變直流電源并重新將導線連到端子 1 和 7 上。
