卡特CATSR4B發電機勵磁機磁場系統維修與故障排除
卡特彼勒SR4B 發電機勵磁機磁場 – 閃磁
|

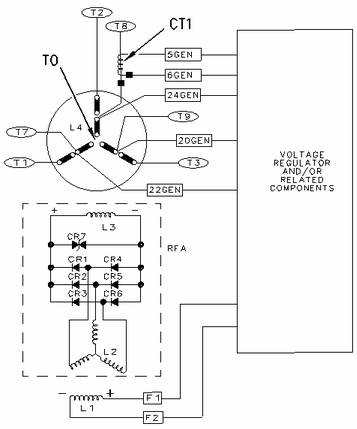

卡特彼勒SR4B 發電機自勵磁發電機配線圖 (CR1-C6) 二級管 (CR7) 變阻器 (L1) 勵磁機磁場（定子） (L2) 勵磁機電樞（轉子） (L3) 主磁場（轉子） (L4) 主電樞（定子） (RFA) 旋轉磁場總成 (CT1) 選裝的電壓降變壓器 (T0、T1、T2、T3、T7、T8、T9) 發電機端子 |
自勵磁發電機可能失去通常存在于勵磁機磁場 (L1) 和主磁場 (L3) 的殘留磁性。 需要殘留磁性起動發電流程。 可使用直流電起勵勵磁機磁場 (L1) ，從而恢復磁性。 可使用 6 VDC 蓄電池供應直流電。
|
注意 |
|
請勿閃斷永久先導勵磁（PMPE）發電機。 可能損壞發電機組。 |
有兩種方法起勵磁場：
靜態起勵（發動機停機時）
動態起勵（發動機運行時）
卡特彼勒SR4B 發電機靜態起勵（發動機停機時）
|
表 1 | |
|
所需工具 | |
|
工具 |
數量 |
|
6 VDC 蓄電池 |
1 |
關閉發動機。
在電壓調節器處，將導線 F1 GEN 從端子 F1 上斷開，然后將導線 F2 GEN 從端子F2 上斷開。
將 6 伏電源的正極電纜連接到導線 F1 GEN。
將 6 伏電源的負極電纜瞬時放到導線 F2 GEN 上（兩次或三次）。
注: 不要讓負極電纜與導線 F2 GEN 接觸超過一秒或兩秒。
連接之前斷開的所有導線。
