檢查三菱S6R推力片

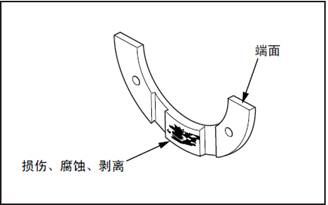

檢查推力片的滑動面、背面和端面，如有接觸不良、滑動損傷、腐蝕、異物嵌入等異常時更換新品。

檢查推力片

5.15 測量推力片的厚度

測量推力片的厚度。

超過極限值時更換新的推力片。根據三菱S6R柴油發動機曲軸的磨損程度，在三菱S6R柴油發動機曲軸重新研磨使用時，使用加大尺寸的推力片。三菱S6R柴油發動機曲軸的研磨要領參考「發動機本體的檢測、修理」的「最后端三菱S6R柴油發動機曲軸頸的軸頸寬度研磨」項。

注:(a) 推力片的加大尺寸有0.25、0.50、0.75 mm。

(b) 加大尺寸推力片可單側( 上下片組合) 使用，調整軸向間隙時可盡量減少三菱S6R柴油發動機曲軸的研磨量。

檢測項目	尺寸		公稱值	標準值	極限值
推力片的厚度	標準		5.00 mm	4.78 ～ 4.85 mm	4.71 mm
	加大尺寸	0.25 mm	5.25 mm	5.03 ～ 5.10 mm	4.96 mm
		0.50 mm	5.50 mm	5.28 ～ 5.35 mm	5.21 mm
		0.75 mm	5.75 mm	5.53 ～ 5.60 mm	5.46 mm
